mwwz与halcon在精度上的对比
1. 准备工作

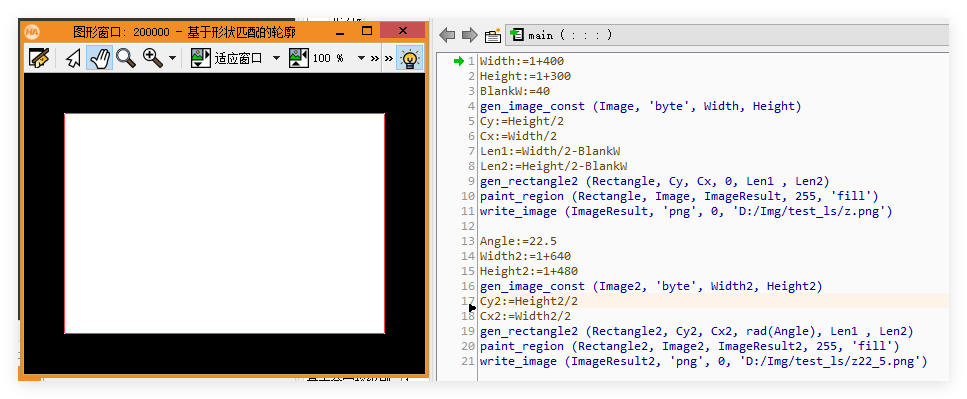

在 HDevelop中使用以下代码生成模板图像和待测试图像：
-
模板图像：尺寸为
401×301，在中心坐标(200,150)处绘制角度为0、半宽160、半高110的矩形。 -
待测试图像：尺寸为
641×481，在中心坐标(320,240)处绘制半宽160、半高110、角度为θ的矩形。 -
角度
θ分别取：0°、11.25°、22.5°、30°、37.5°、45°、60°。
2. 开始对比
-
起始角度设为
0°，角度范围为90°。 -
启用最小二乘法：
-
mwwz中
亚像素选择最小二乘法 -
halcon中
亚像素选择least_squares_very_high
-

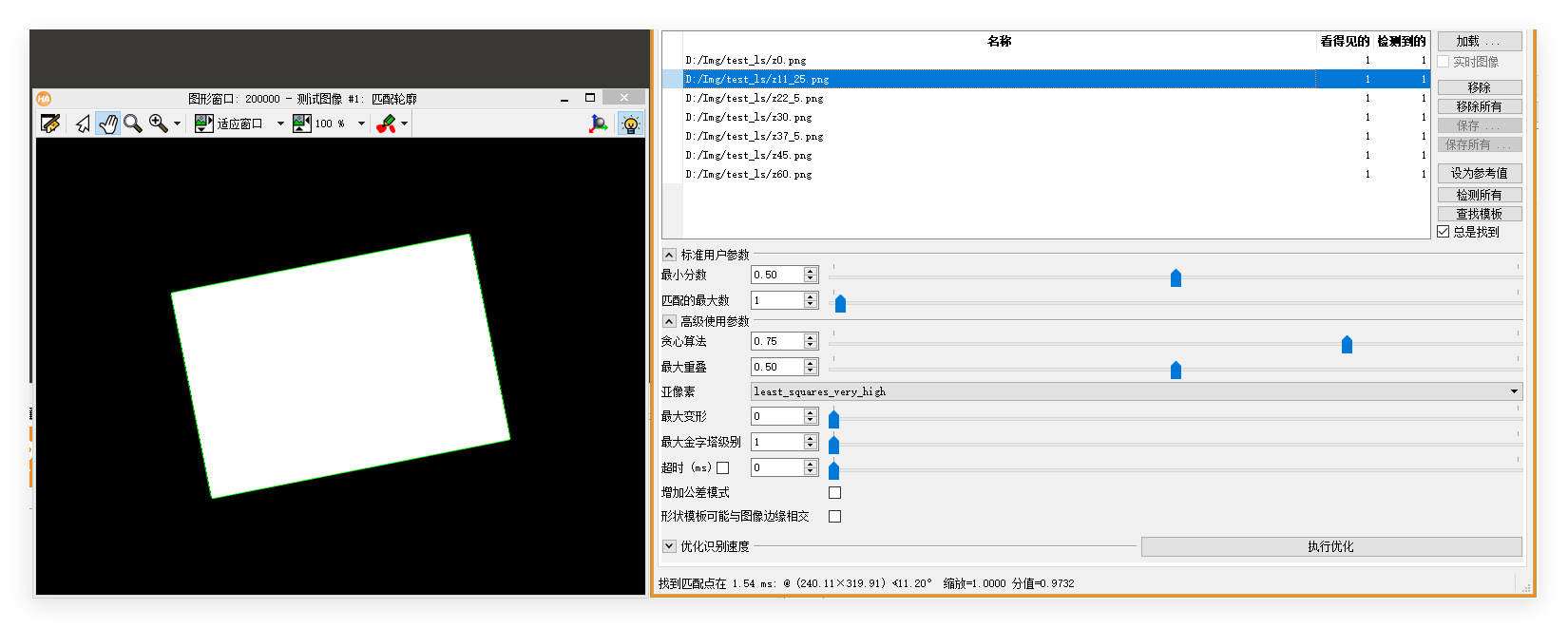

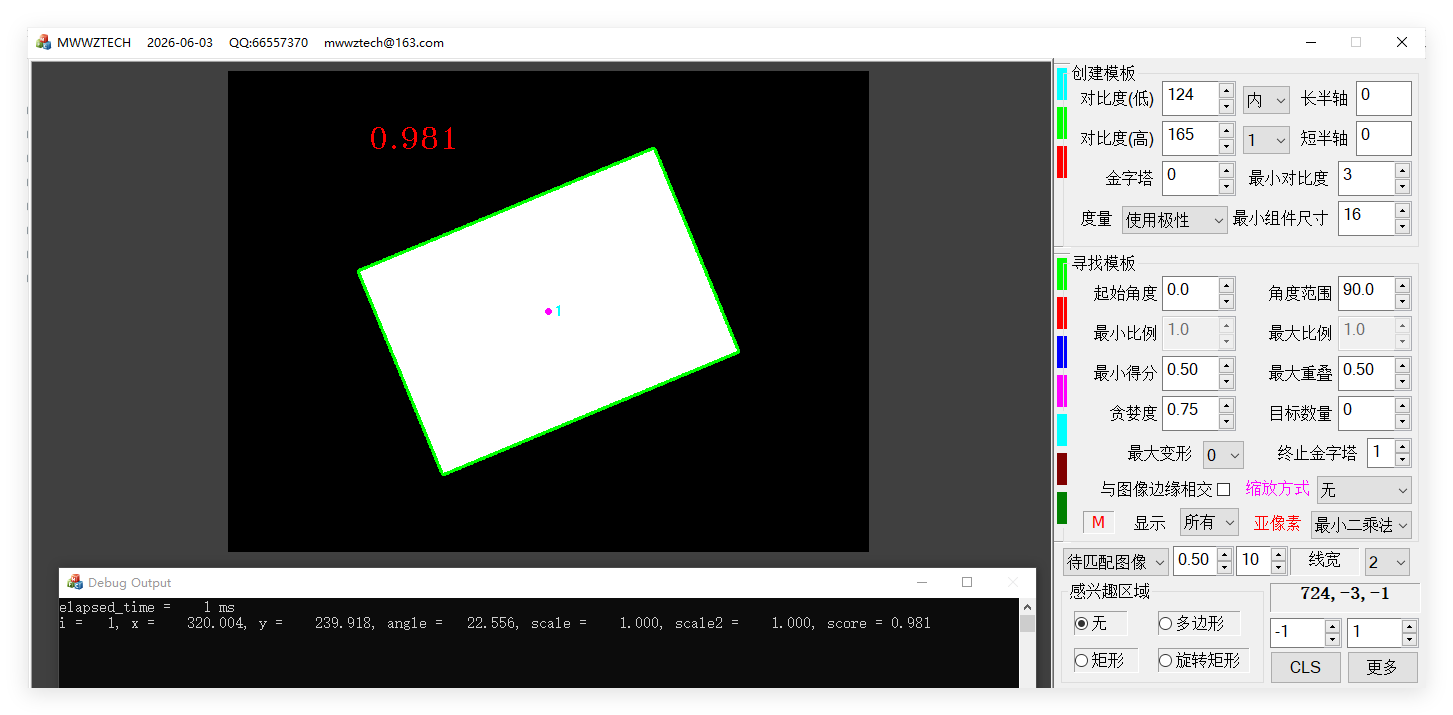

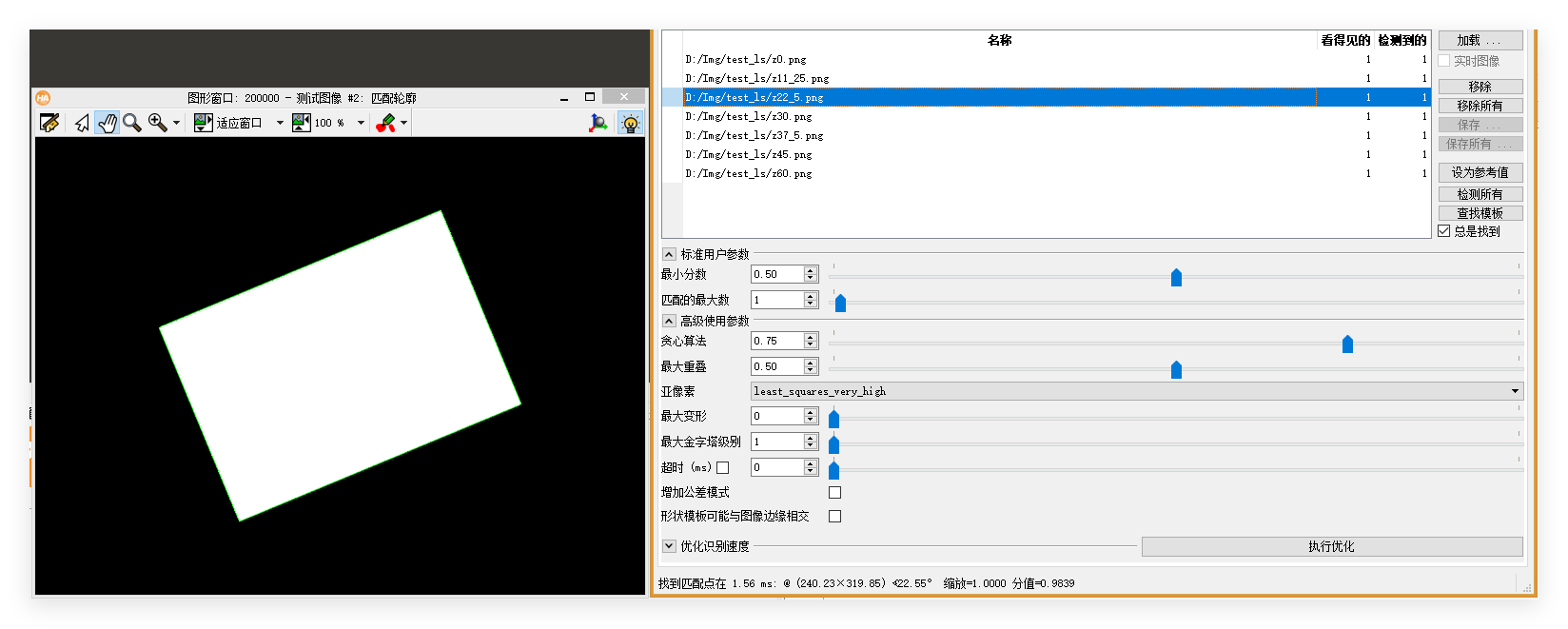

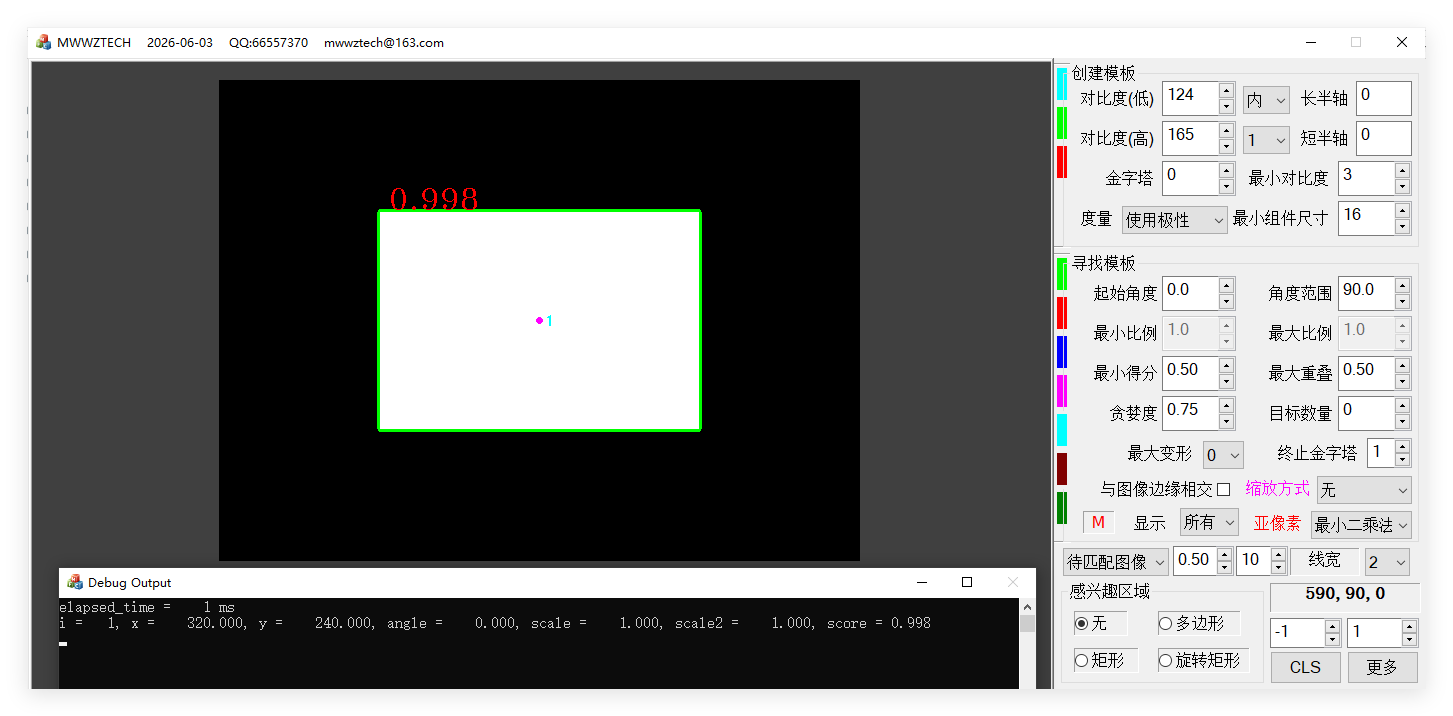

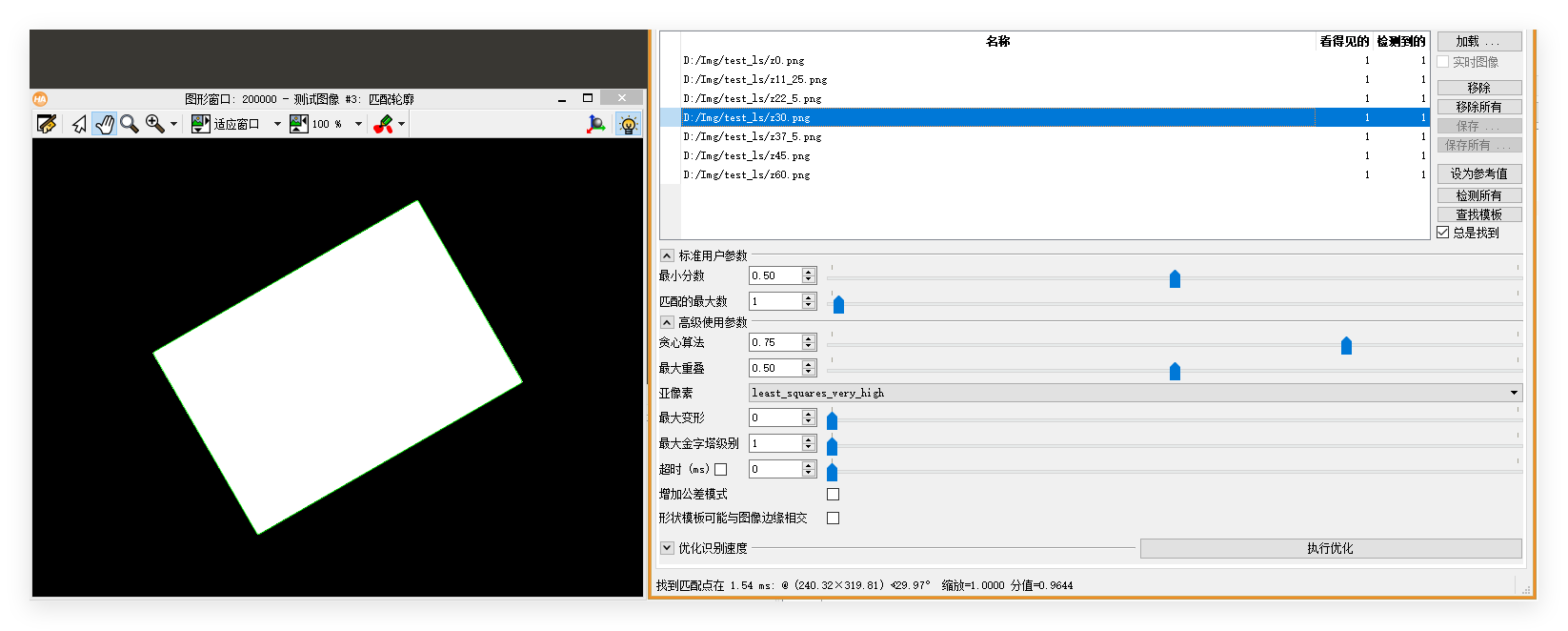

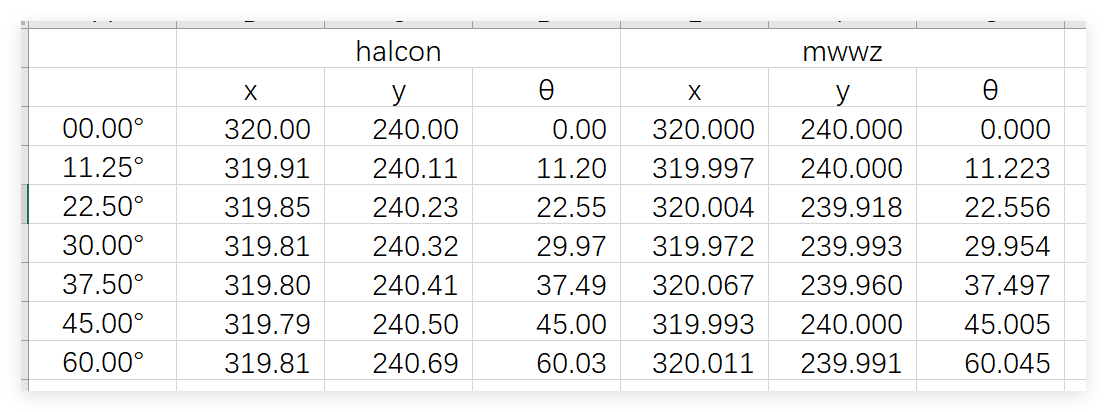

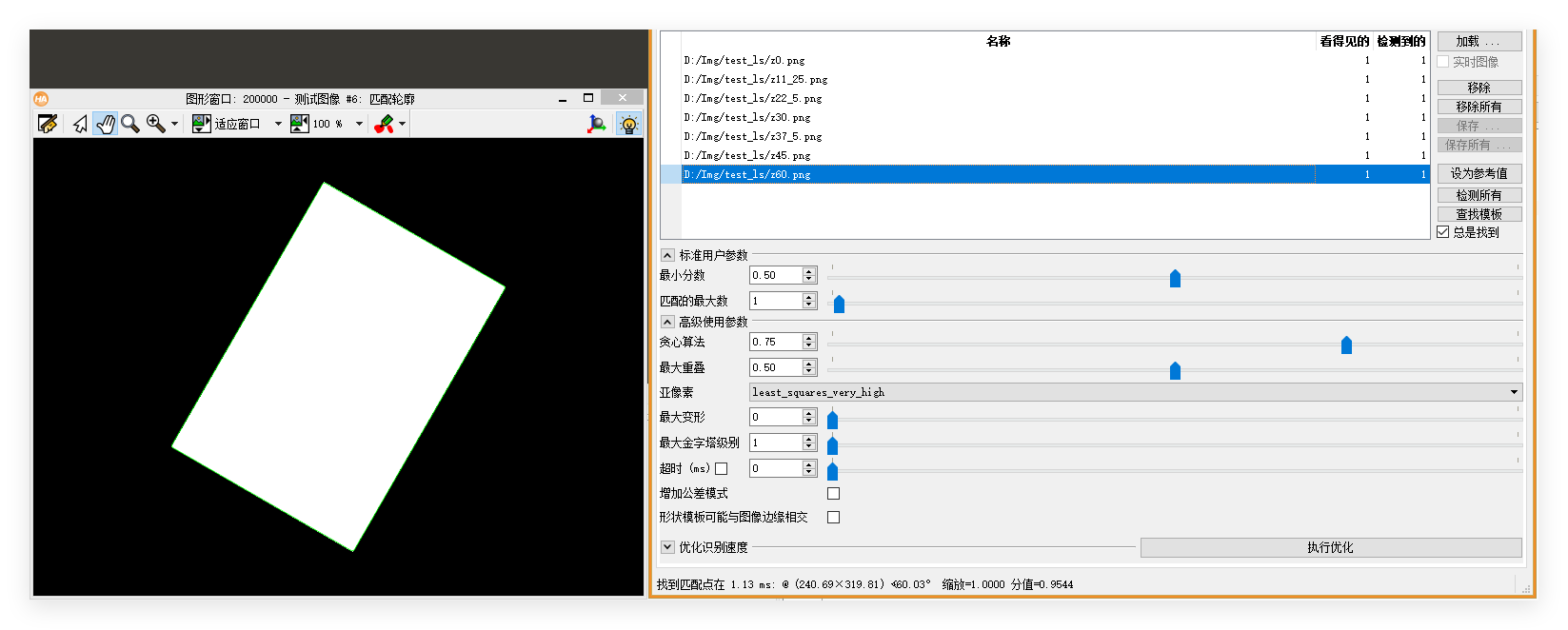

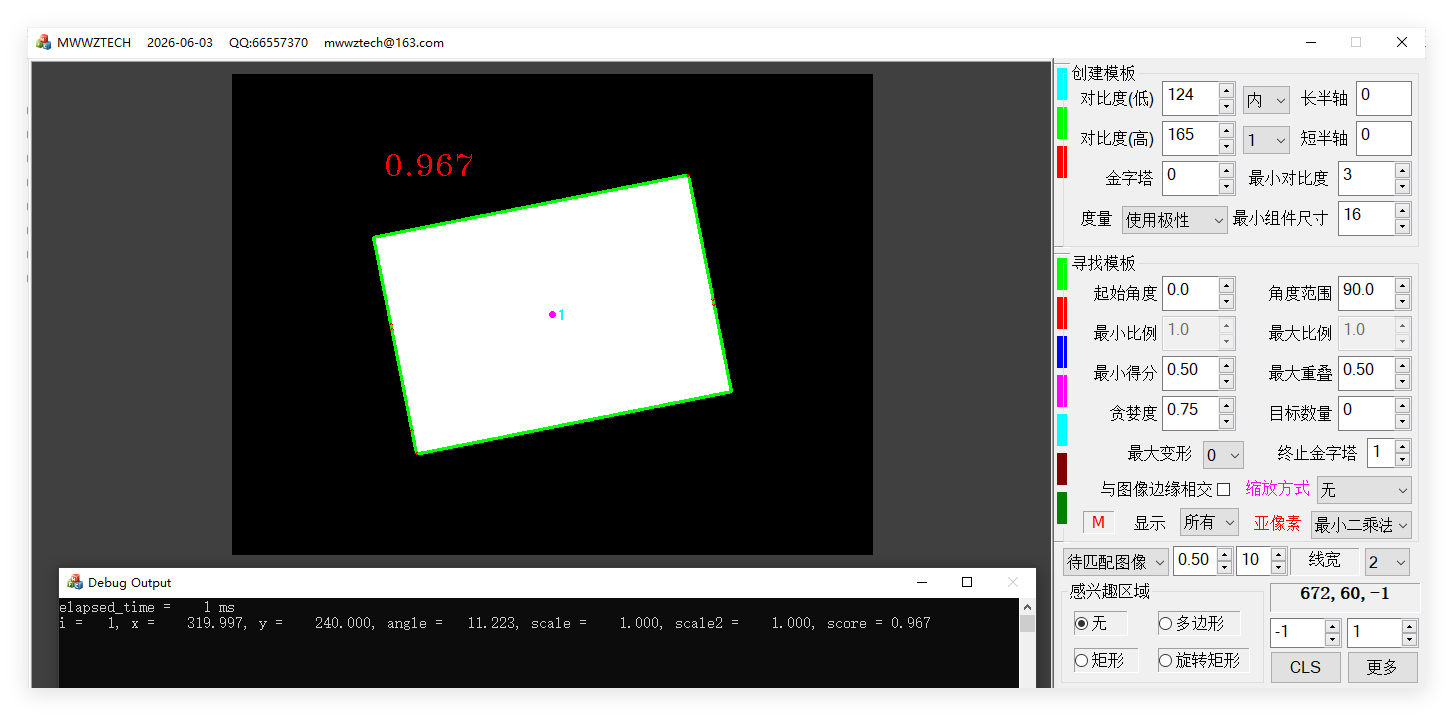

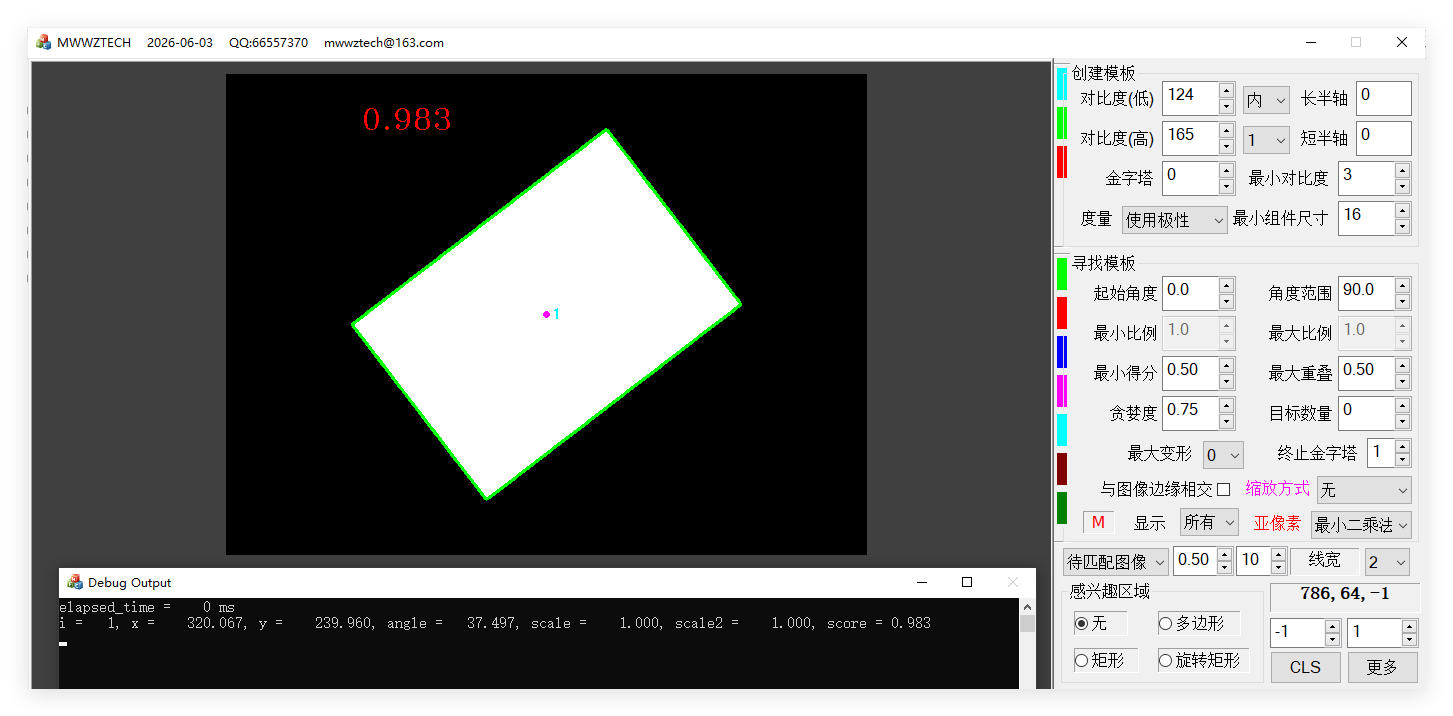

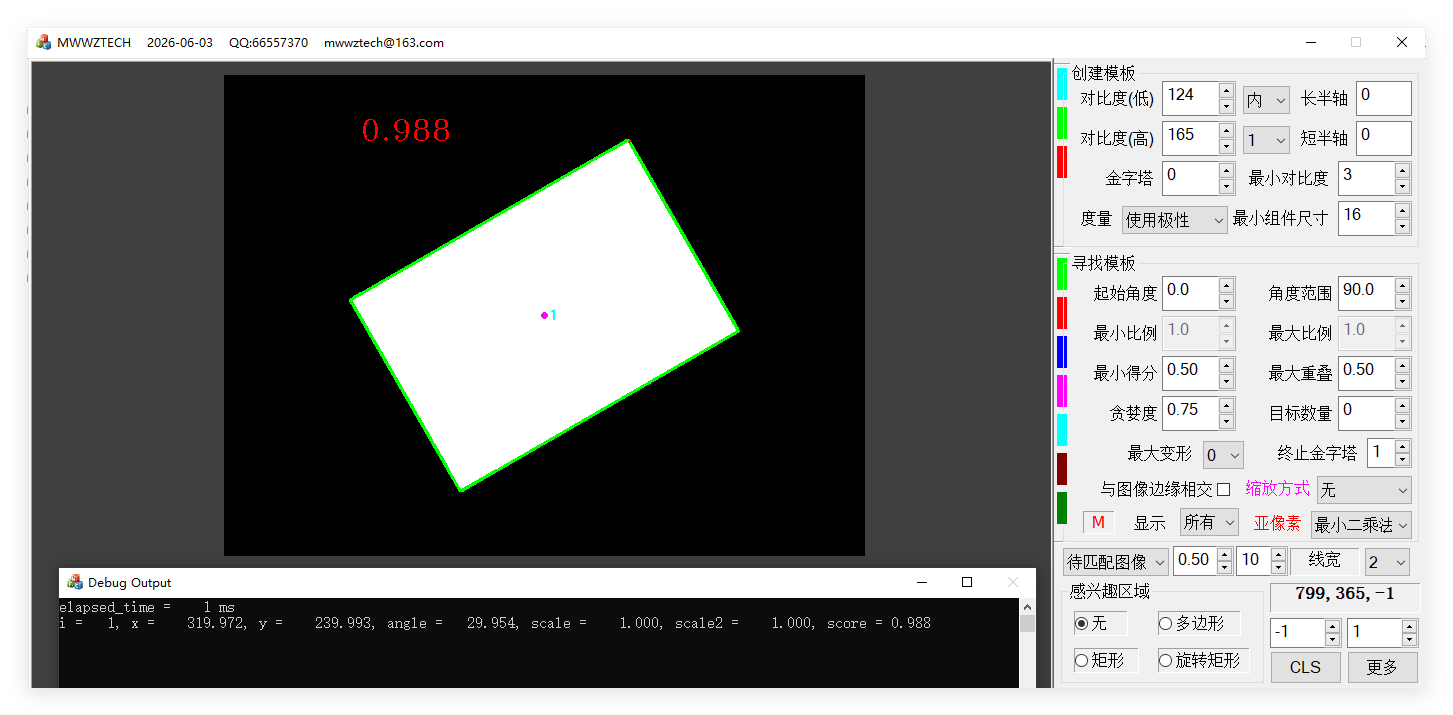

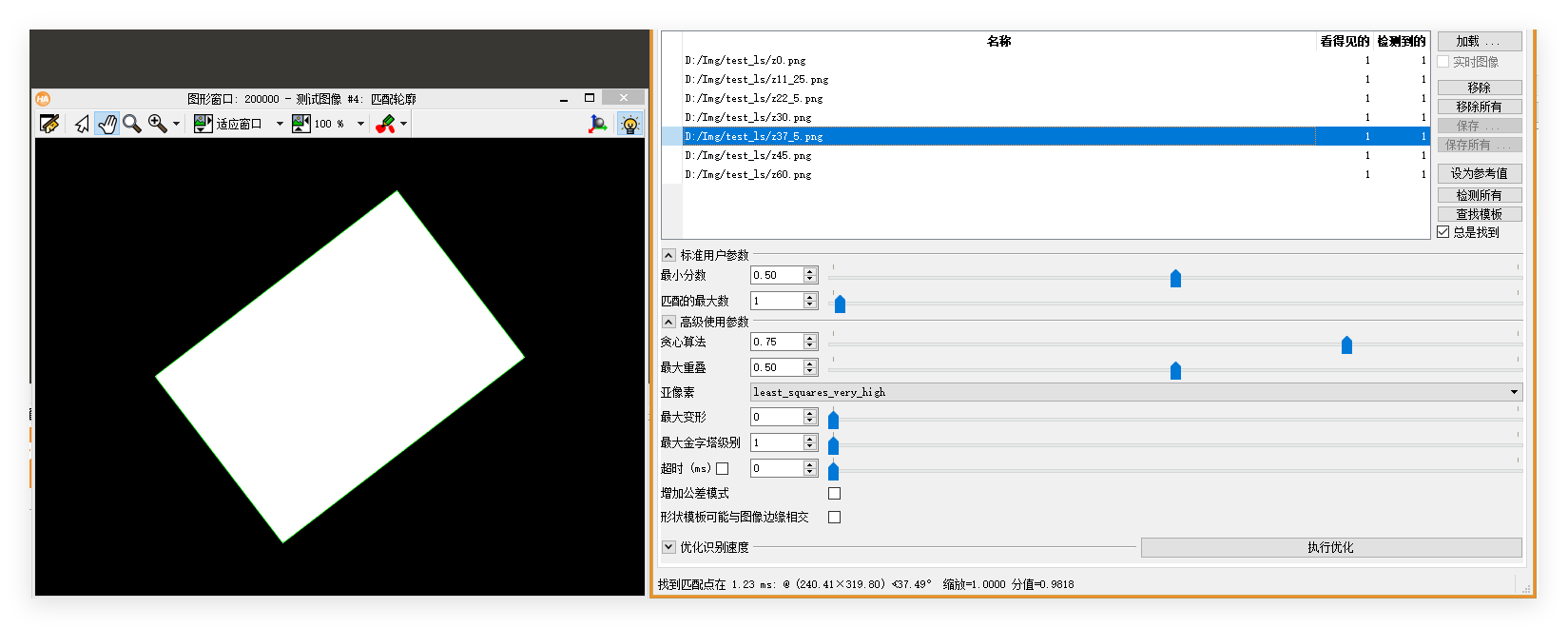

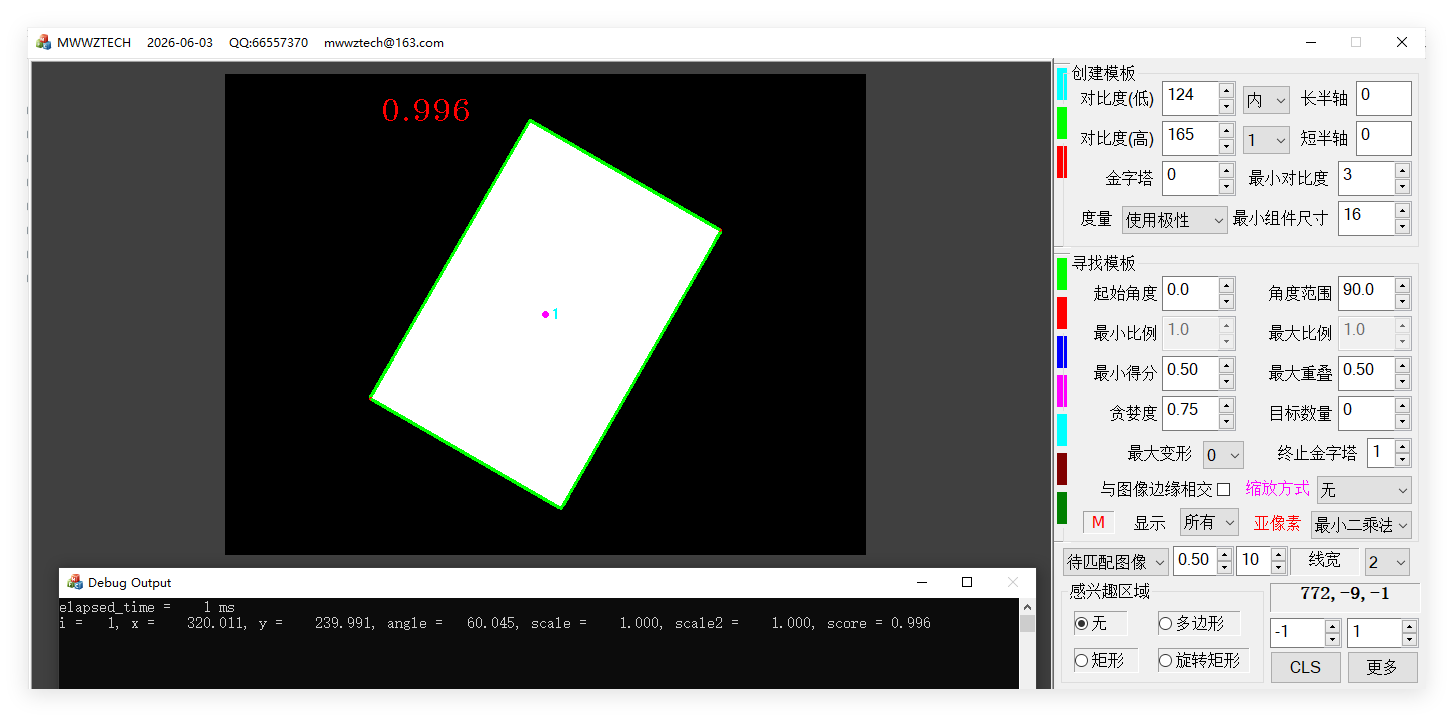

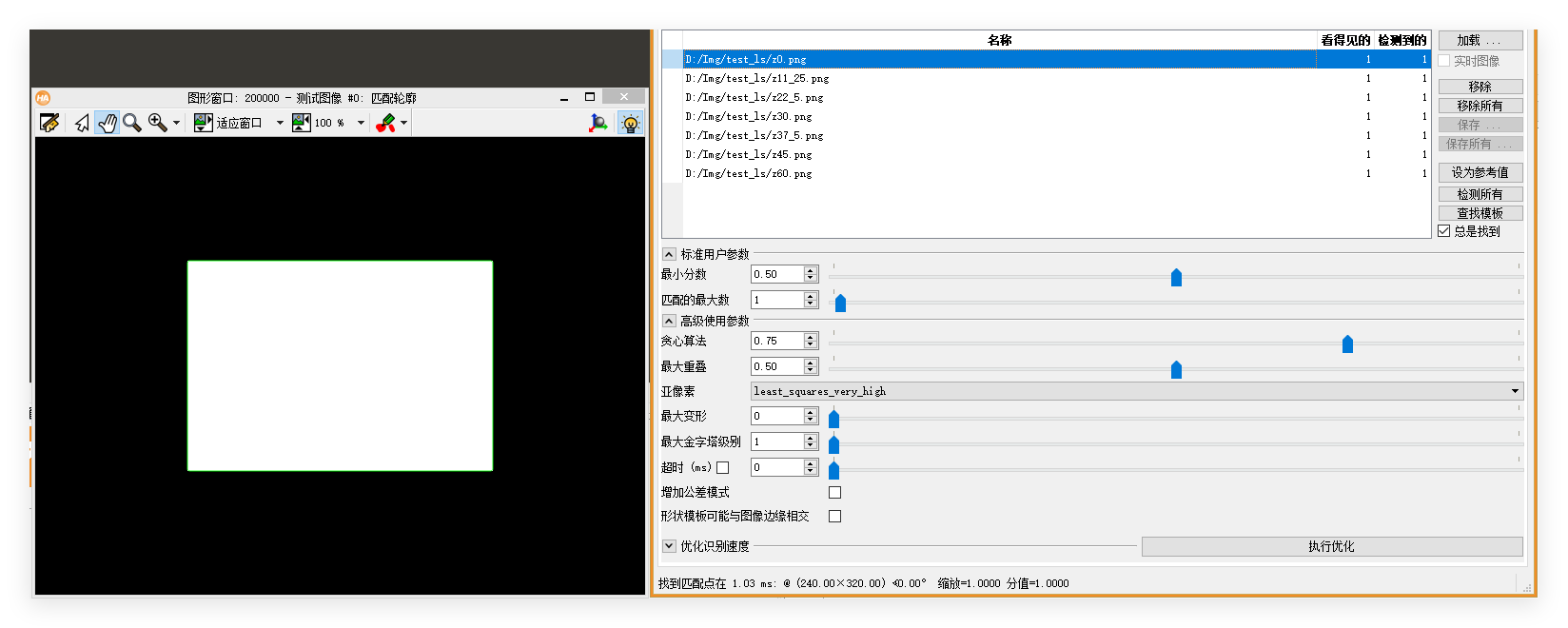

理论上，匹配结果应为(320,240,θ)。详细对比结果如下图所示，如有错误，欢迎指正。
