HALCON Local Deformable Matching 实现(一)

find_local_deformable_model 是 HALCON 中用于处理局部形变的模板匹配算子。为了理解其背后的局部形变建模思想，本文参考 Hofhauser、Steger 和 Navab 提出的 Edge-Based Template Matching with a Harmonic Deformation Model，并结合自己的实现过程，对 Local Deformable Matching 的核心流程进行分析。

核心思想

该算子的基本思路可概括为四个步骤：

1. 构建局部邻域： 为每个特征点选取最近的 k 个邻居，组成局部点集，匹配时以该整体为单位进行相似度度量。

2. 估计稀疏位移： 对每个局部点集进行匹配，计算其整体平移量 (dx, dy)，得到仅覆盖特征点位置的稀疏形变场。

3. 插值生成稠密场： 以稀疏形变场为约束，通过求解拉普拉斯方程（调和函数）将位移平滑传播至全图所有像素，得到稠密形变场。

4. 图像校正： 利用最终的稠密形变场对图像进行校正，也可将模板扭曲至目标形状，完成匹配。

具体实现

1. 特征点提取与邻域构建

• 特征点提取： 采用 Sobel 算子提取边缘点，并通过亚像素插值进行精确定位。

• 邻域构建： 基于 KD-Tree 为每个特征点搜索最近的 k 个邻居（使用 OpenCV flann 或 nanoflann），将孤立点扩展为局部点集。

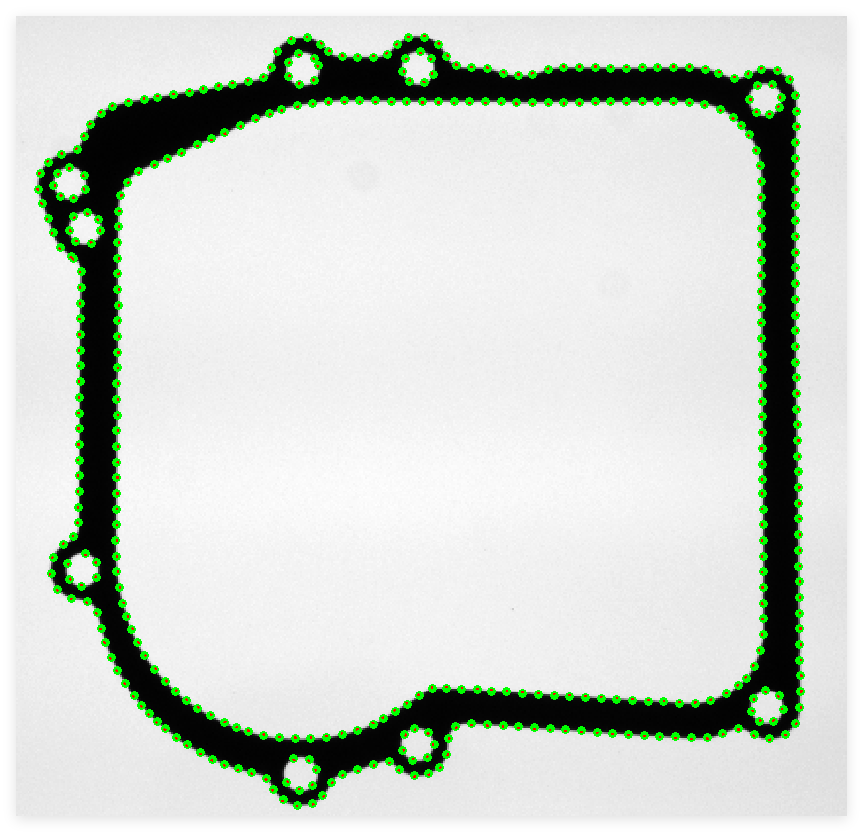

图1. 特征点提取结果

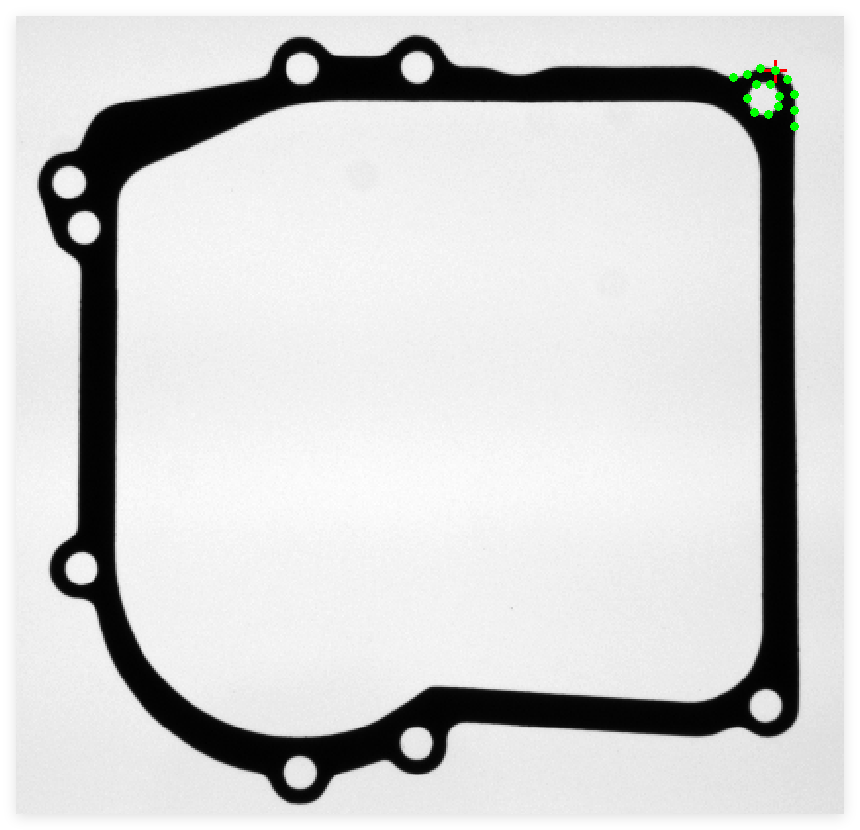

图2. 邻域构建结果（不同特征点的局部点集示例）

2. 局部块匹配与稀疏位移估计

将每个局部点集视作独立块，与全局形状匹配类似，对每个块独立进行匹配。在相似度响应图中寻找峰值区域，提取亚像素位移 (dx, dy)，汇总后得到稀疏形变场，作为后续稠密插值的约束。

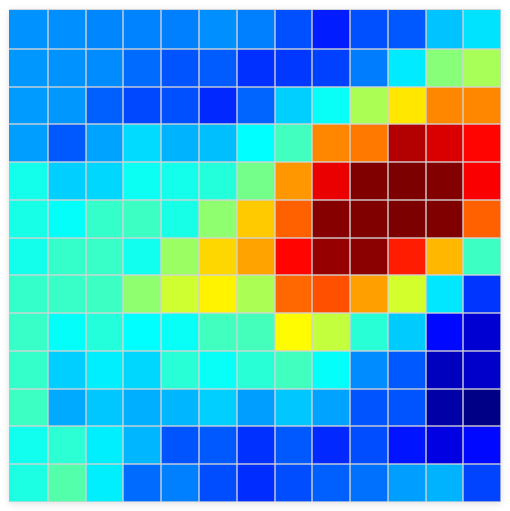

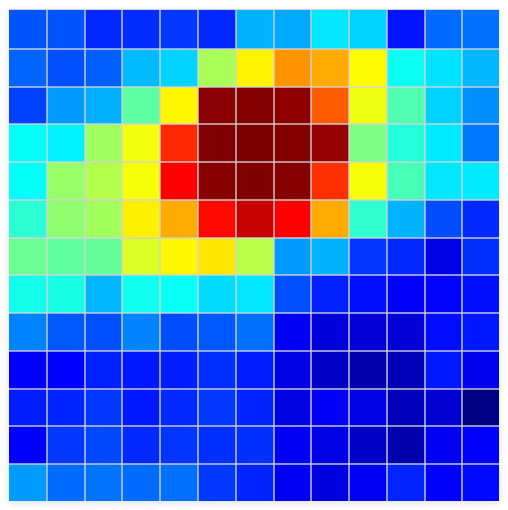

图3. 局部块分值图

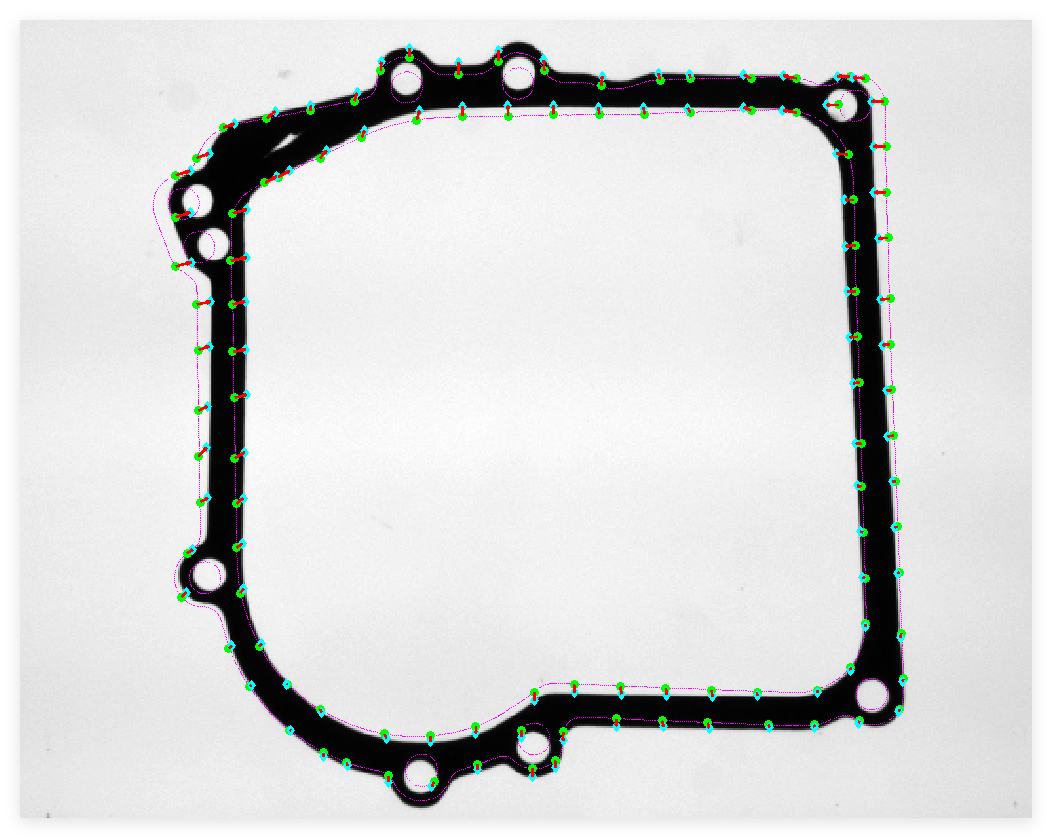

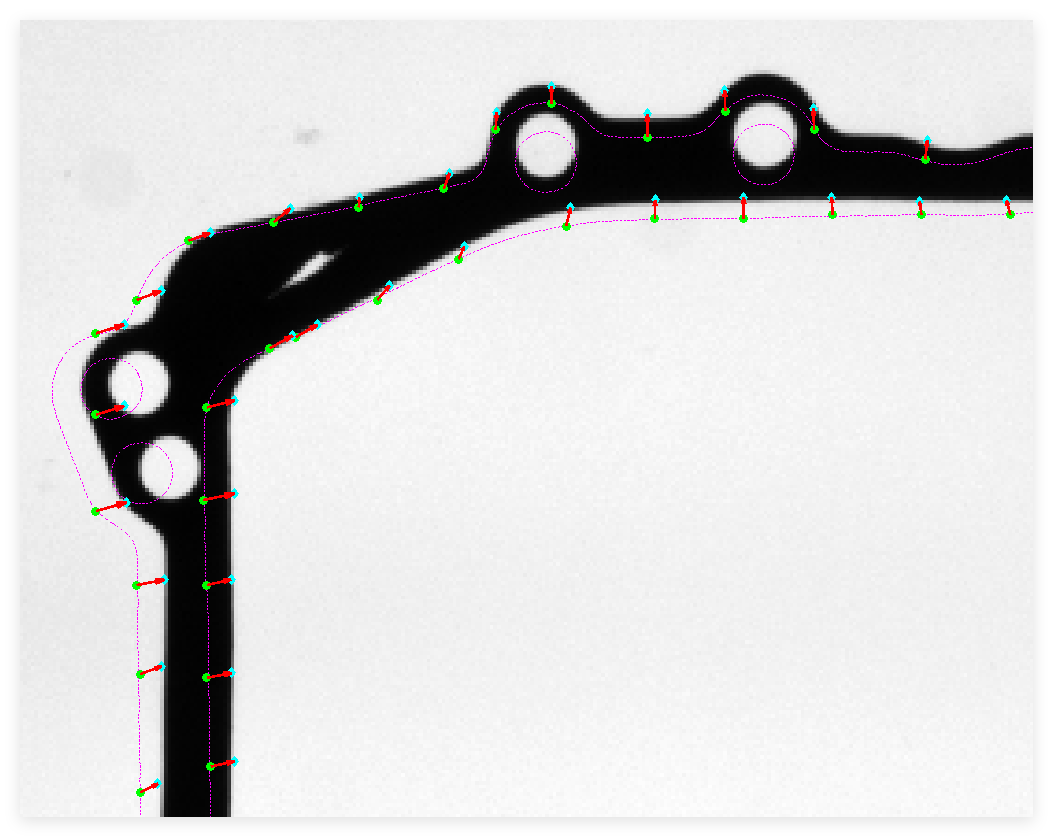

图4. 稀疏形变场（左：全局稀疏位移，右：局部放大）

3. 调和插值生成稠密形变场

3.1 为什么位移场要满足拉普拉斯方程？

想象位移场 $u(x,y)$ 是一张橡皮膜的高度。你希望这张膜：

• 在已知点（控制点）处被固定到指定高度；
• 在其他地方尽可能”平坦”，没有褶皱。

数学上，曲面的弯曲程度由它的拉普拉斯算子衡量：

\[\nabla^2 u = \frac{\partial^2 u}{\partial x^2} + \frac{\partial^2 u}{\partial y^2}\]

• 若 $\nabla^2 u = 0$，曲面在局部是”平”的，没有凸起或凹陷；
• 满足 $\nabla^2 u = 0$ 的函数称为调和函数。

因此，要求位移场满足拉普拉斯方程，等价于要求它在约束点之间以最平滑的方式过渡。

3.2 二维拉普拉斯算子

将 $x$ 和 $y$ 方向的二阶导数合并，离散形式为：

\[\nabla^2 u \approx [u(x+1,y) + u(x-1,y) + u(x,y+1) + u(x,y-1)] - 4u(x,y)\]

令其等于 0（拉普拉斯方程）：

\[u(x,y) = \frac{u(x+1,y) + u(x-1,y) + u(x,y+1) + u(x,y-1)}{4}\]

上式即标准的五点法平滑核，代码中可直接用卷积实现。

3.3 Jacobi 迭代求解稠密形变场

以稀疏位移场中的匹配点为约束，对其余像素反复应用 3.2 节的五点平滑核进行 Jacobi 迭代，直至收敛，即可得到平滑的稠密形变场。其中，匹配点的位移在迭代过程中始终保持不变。

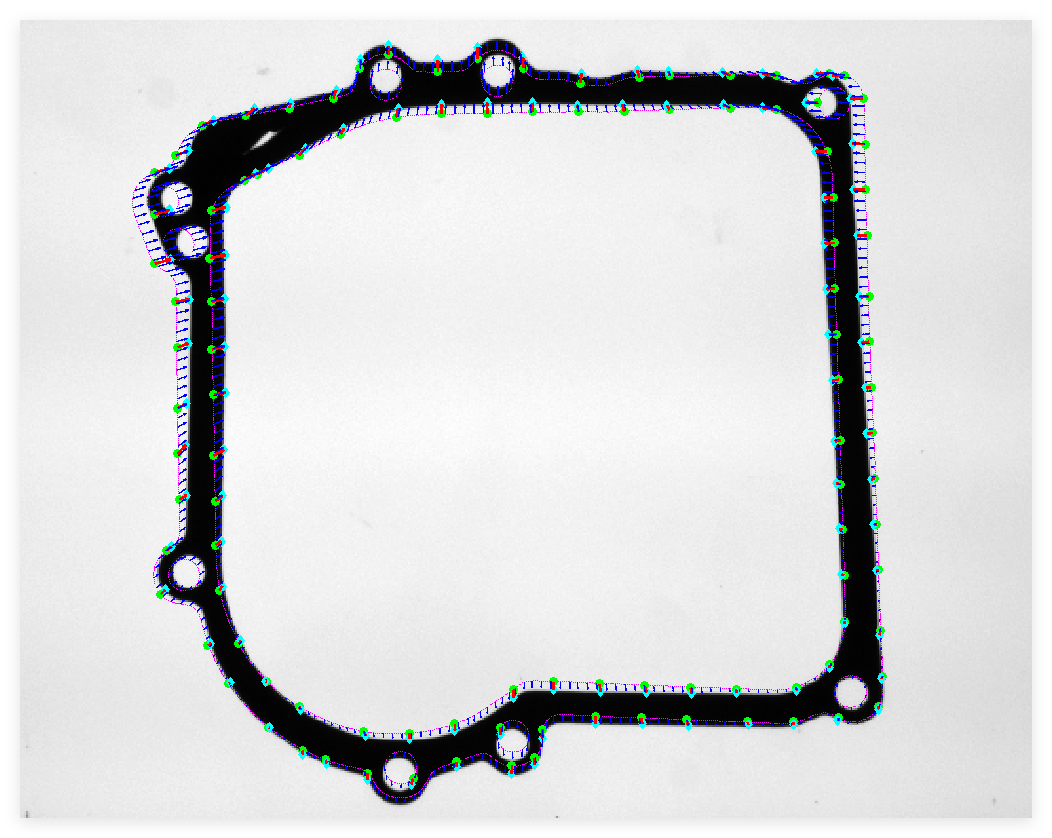

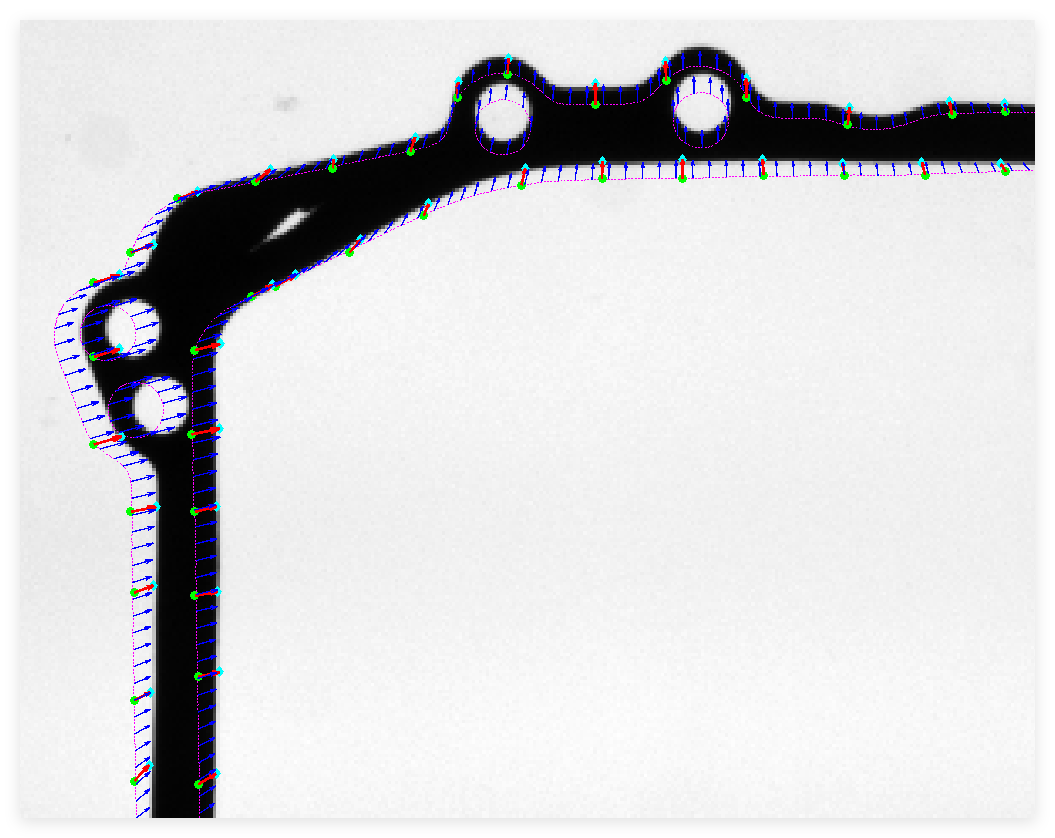

图5. 稠密形变场（左：逐像素位移场，右：局部放大）

4. 图像校正与模板扭曲

获得稠密形变场后，即可对图像或模板进行几何变换以消除形变影响。

• 图像校正： 利用稠密形变场提供的逐像素位移映射，直接调用 OpenCV 的 remap 函数对目标图像进行校正，将形变后的图像还原至模板坐标系。

• 模板扭曲： 若需将模板变换至目标图像空间，则根据模板各点位置查询对应的位移量，逐点施加偏移即可完成模板扭曲。

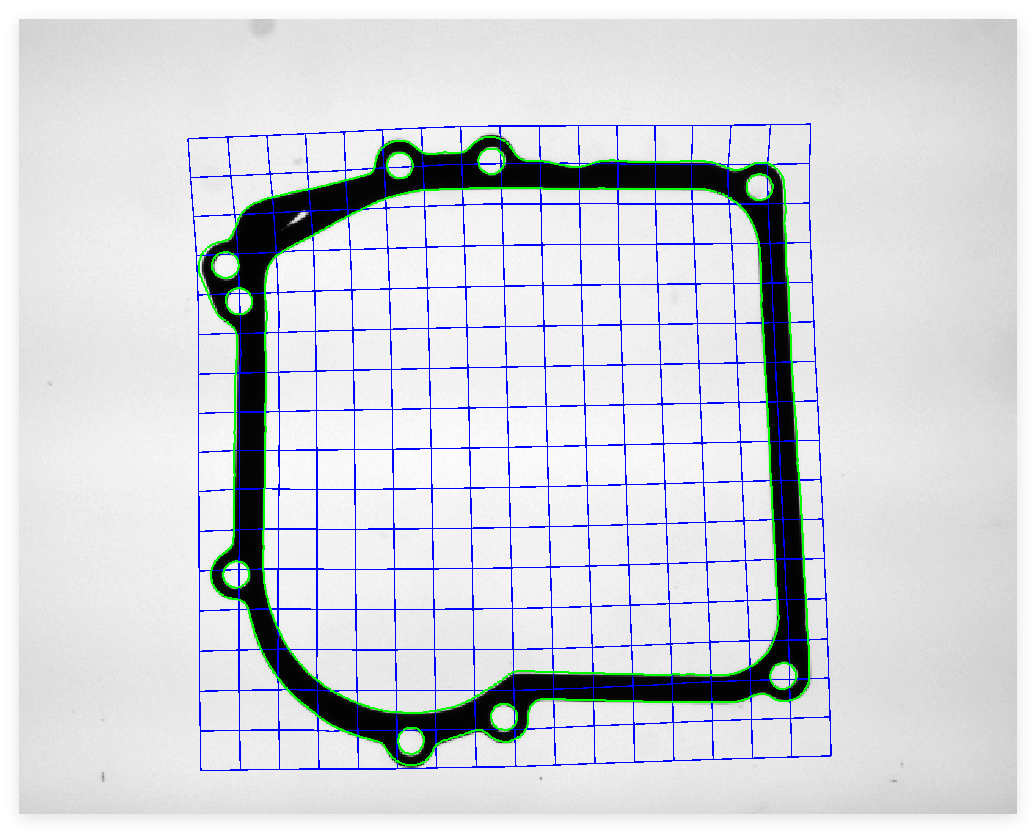

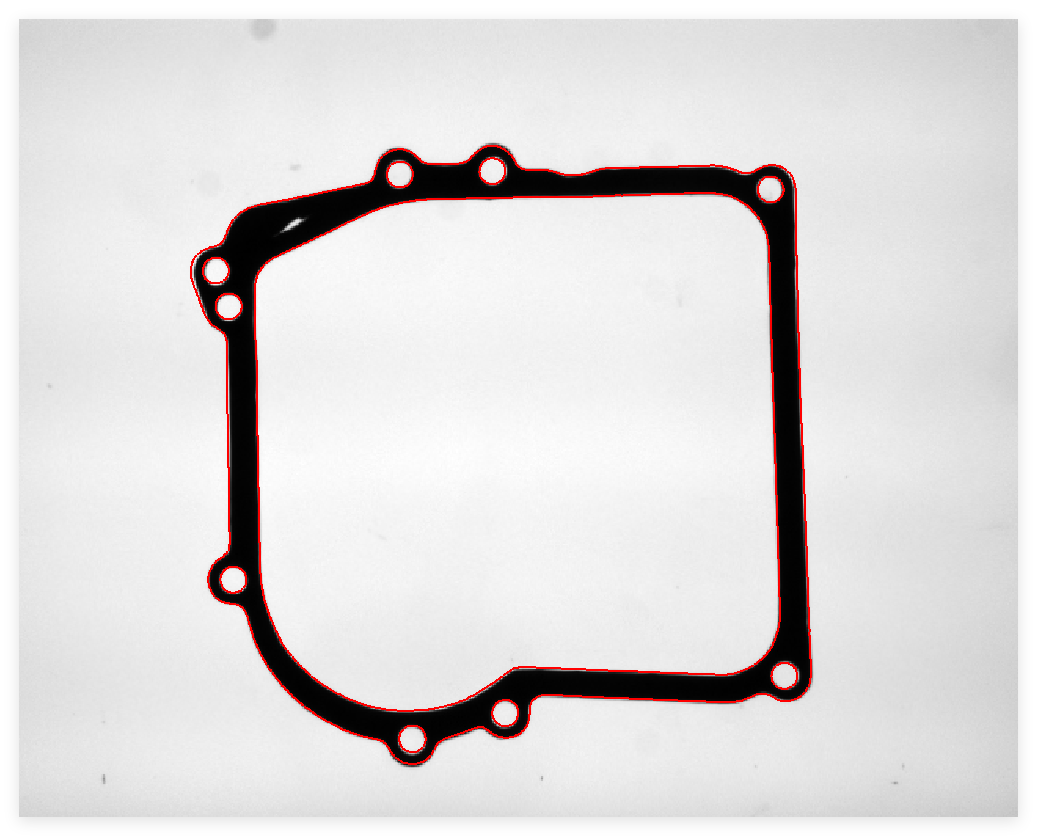

图6. 校正结果（左：校正后图像，右：扭曲后模板）

总结与展望

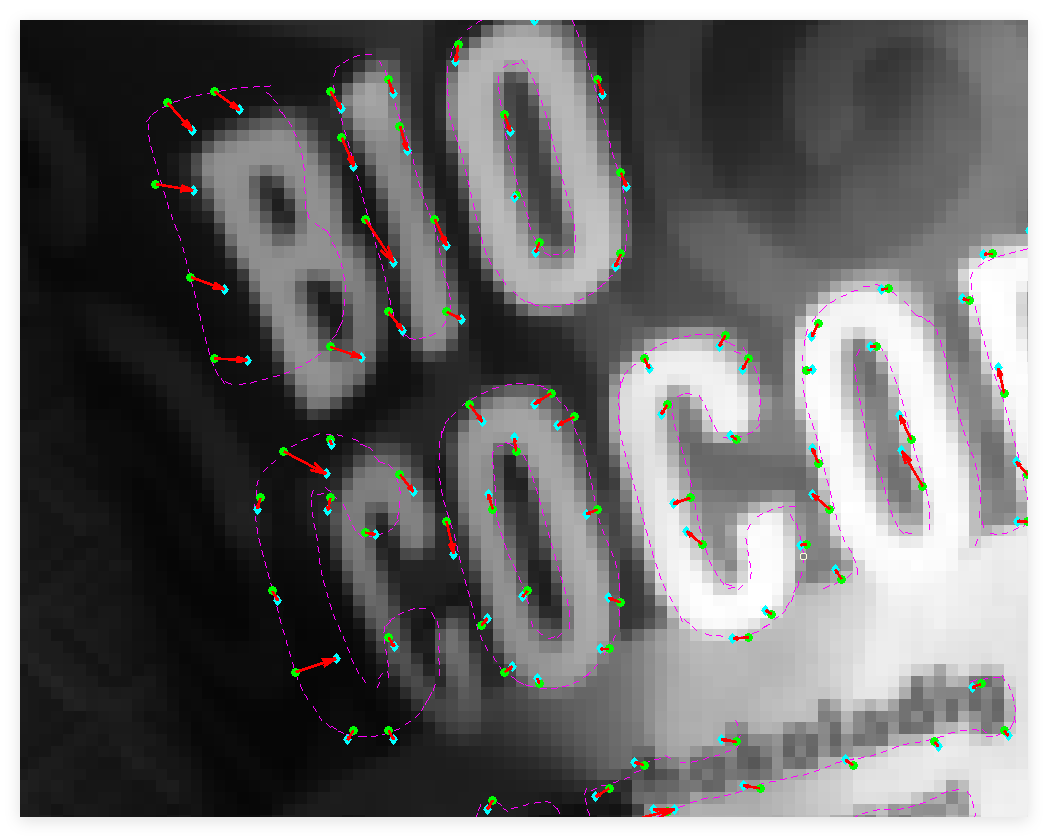

图7. 错误位移与匹配缺失示例

目前，基于稠密形变场的图像校正与模板扭曲已基本实现配准，但部分细节仍有待完善。理论上，只要位移估计足够精确，变换效果便不是瓶颈。

实现过程中发现，局部匹配存在匹配错误或匹配缺失的问题，且难以完全避免。例如，当局部点集呈平行线结构时，匹配容易产生歧义，导致异常位移；某些区域则因纹理匮乏或对比度不足而无法匹配，造成位移缺失。对此，可考虑以下策略加以抑制：

• 峰值区域筛选： 对分值图的峰值区域进行形态判断，剔除横纵比异常的峰值；
• 位移一致性校验： 利用当前点周围 8 个邻域位移进行平滑性检查，剔除异常值；
• 后向插值约束： 参考原文献中的后向插值方法，进一步消除错误位移；
• 置信度加权融合： 对不可靠匹配赋予低置信度，并将传统拉普拉斯平滑中的全局Jacobi迭代，改进为逐像素动态加权机制。

上述问题的深入分析与改进方案，将在后续文章中详细展开。
